ARGOS Zubehör
Möchten Sie flexibel unterschiedliche Optiken prüfen? Unsere selbstzentrierenden Halterungen eignen sich optimal für runde Proben mit Durchmessern von bis zu 45 mm bzw. 203,2 mm (8″). Unsere maßgeschneiderte Trays dagegen ermöglichen die Chargenmessung von vielen Bauteilen. Verwenden Sie unsere Kalibrierungsproben, um die Größenbestimmung in regelmäßigen Abständen zu überprüfen.
Nutzen Sie die Vielseitigkeit von ARGOS
Halter für die Einzelteilprüfung

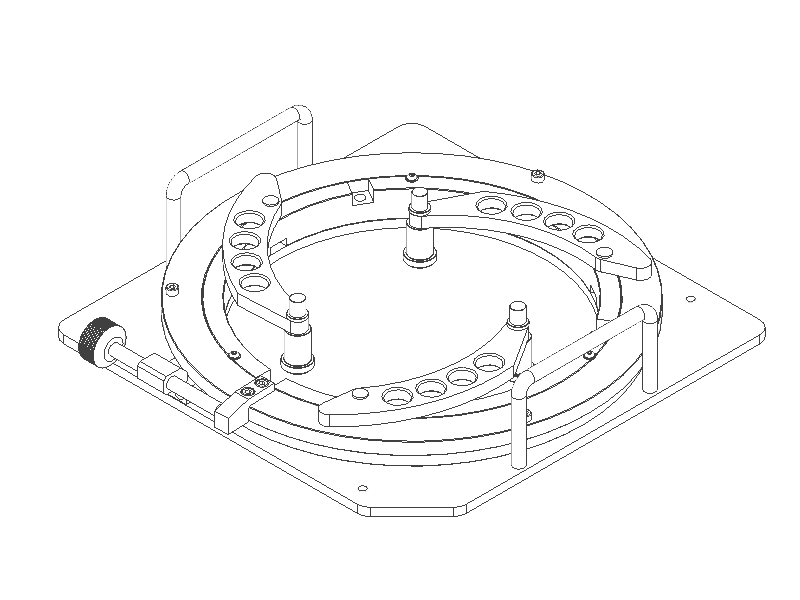

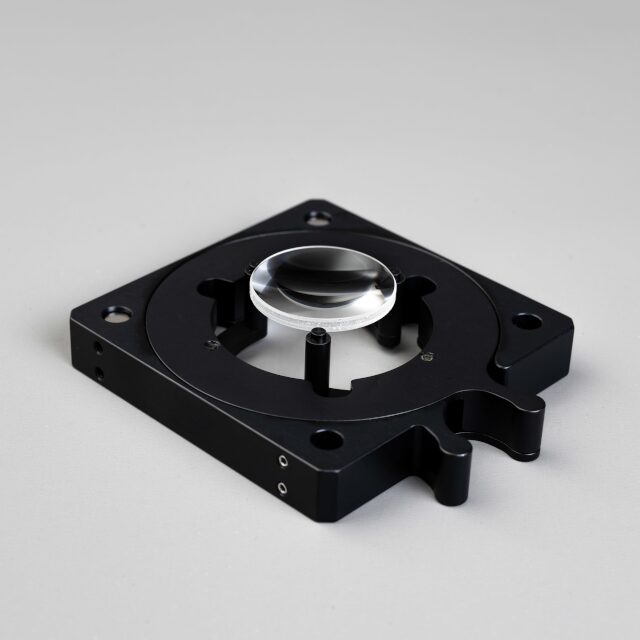

Für eine flexible und schnelle Einzelteilprüfung ist im Lieferumfang des ARGOS matrix Systems ein selbstzentrierender Halter enthalten. Er ermöglicht die Einzelteilprüfung von runden Prüflingen bis zu einem Durchmesser von 45 mm. Sie wollen größere Prüflinge inspizieren? Optional gibt es einen größeren selbstzentrierenden Halter für die Einzelteilprüfung von runden Prüflingen von bis zu 203,2 mm (8″) Durchmesser.

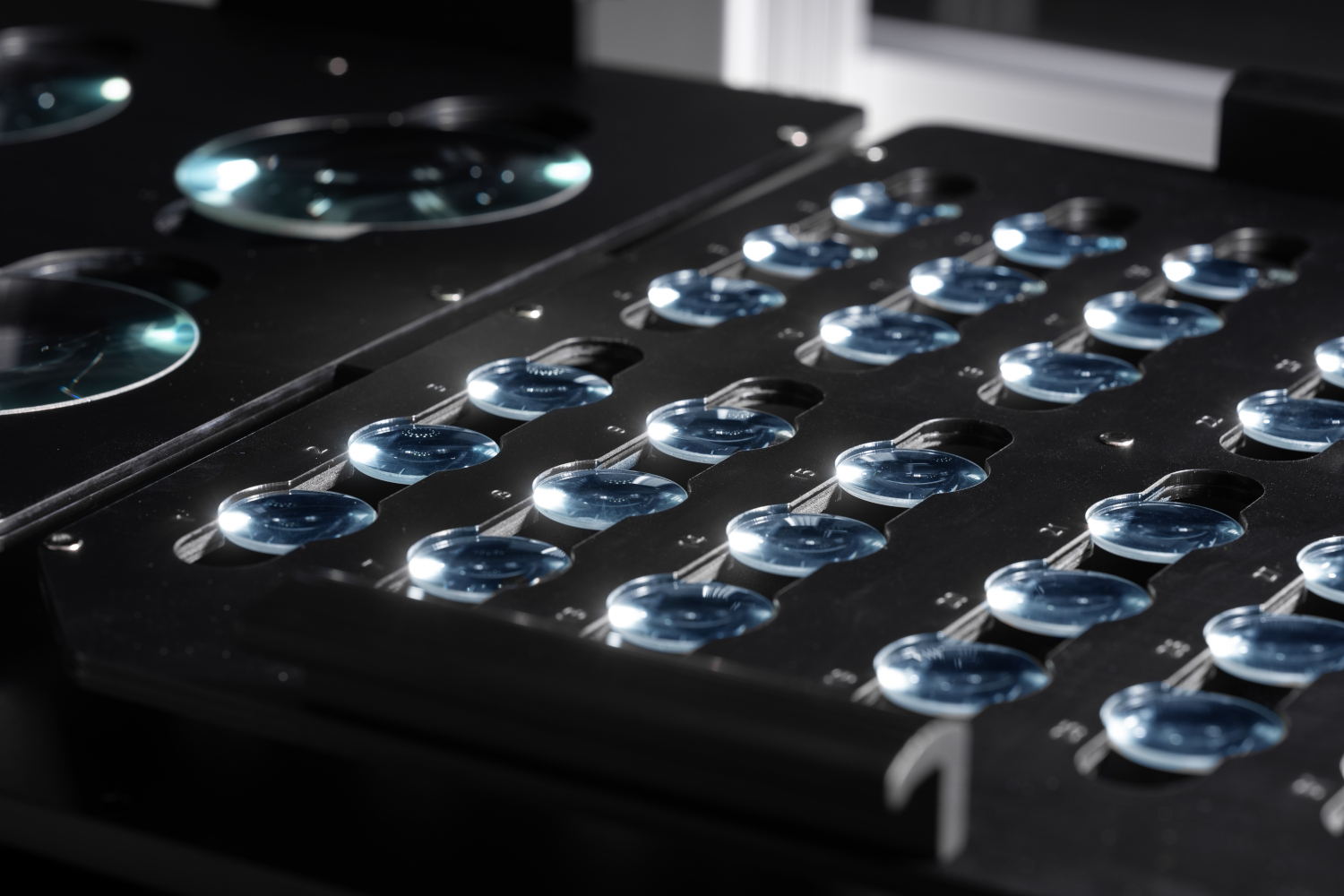

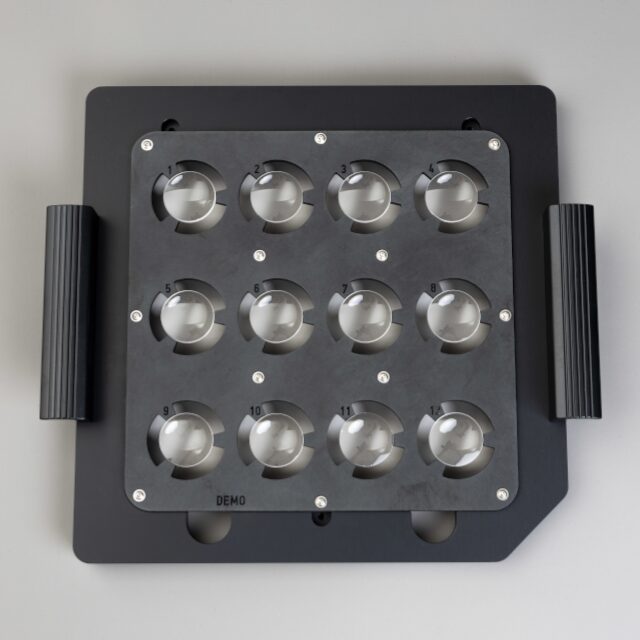

Halter für Prüflings-Chargen
Mit dem ARGOS matrix System lassen sich auch automatisierte Messungen ganzer Prüflings-Chargen erstellen. So können Sie Ihre Handlingszeit im Vergleich zur Einzelteilprüfung drastisch reduzieren. Dazu bietet DIOPTIC passende Halterungen mit Prüfprofilen, bestehend aus einem Universaladapter und auf die Form des Bauteils abgestimmten Einsätzen für Ihre Prüflinge. Die kompakte Bauweise der Einsätze ermöglicht eine platzsparende Aufbewahrung.

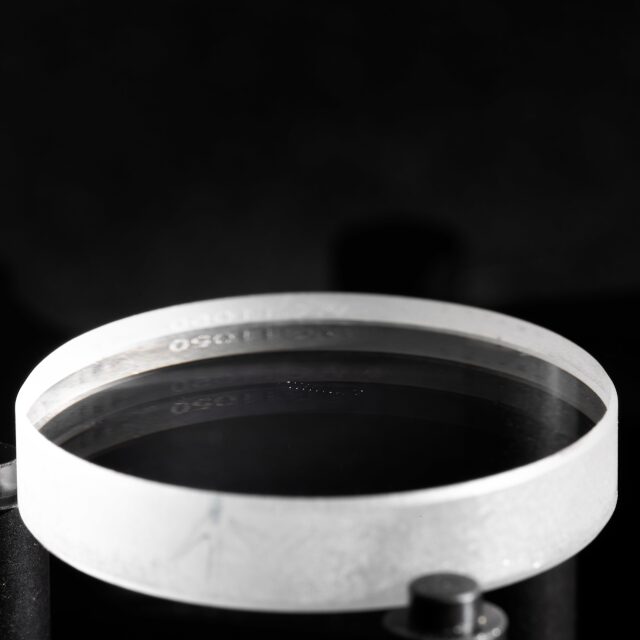

Kalibrierproben
Die DIOPTIC Kalibrierprobe ist ein bewährtes Werkzeug für die Präzisionsmessung. Durch präzise vermessene Defekte ermöglicht sie eine zuverlässige Validierung des Systems und gewährleistet eine exakte Größenbestimmung. Die ARGOS matrix Systeme werden mit Werkskalibrierung ausgeliefert. Mit Ihrer eigenen Kalibrierprobe können Sie die Größenbestimmung in regelmäßigen Abständen bei Ihnen vor Ort validieren.

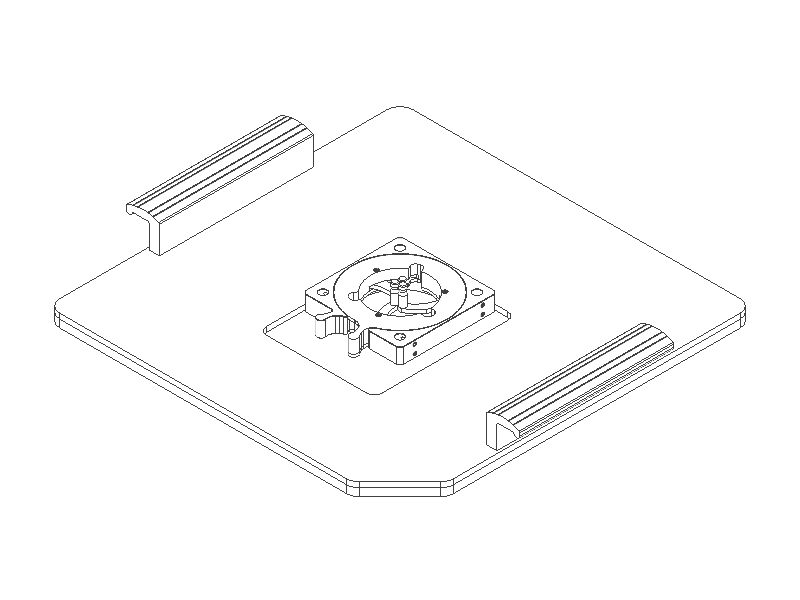

Halter für Einzel-Optiken
| Selbstzentrierender Halter 45 mm | Selbstzentrierender Halter 8″ (203,2 mm) | |
|---|---|---|
| Material | Aluminium (eloxiert), Auflageflächen aus POM | Aluminium (eloxiert), Auflageflächen aus POM |
| Prüfling | ||
| Prüflingsform | Rund | Rund |
| Oberflächenform | Flach, sphärisch, asphärisch, Freiform; lokale Oberflächenkrümmung< 30° | Flach, sphärisch, asphärisch, Freiform; lokale Oberflächenkrümmung< 30° |
| Durchmesser | 3,8 mm (0,15″) bis 45,0 mm (1,77″) | 25,4 mm (1″) bis 203,2 mm (8″) |
| Dicke des Prüflings | 0,7 mm bis 29,5 mm | 0,7 mm bis 12,5 mm |
| Maximales Gewicht | 0,1 kg | 1,85 kg |
| Adapter | ||
| Material | Aluminum (beschichtet, eloxiert) | Aluminum (beschichtet, eloxiert) |
| Merkmale der Ausrüstung | Magnete, Griffe und Füße | Griffe und Füße |
| Downloads | Datenblatt | |
| Abbildung |  |  |

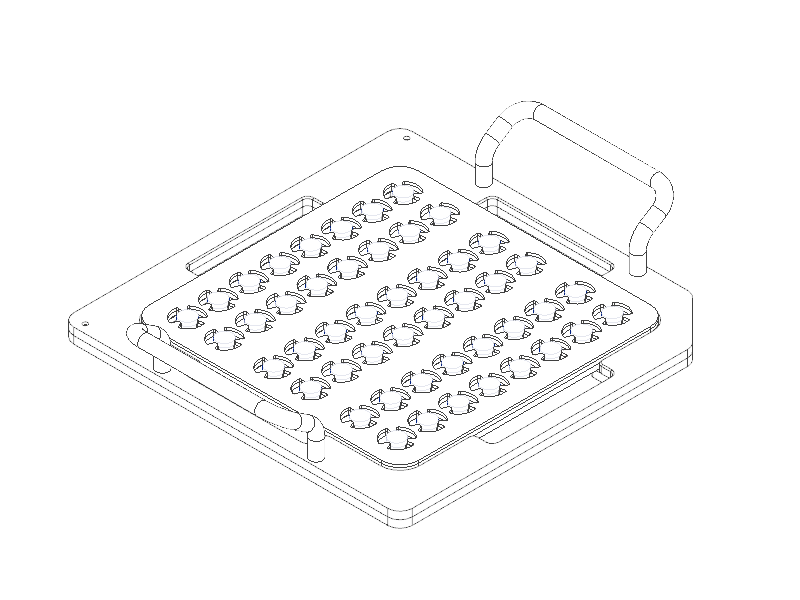

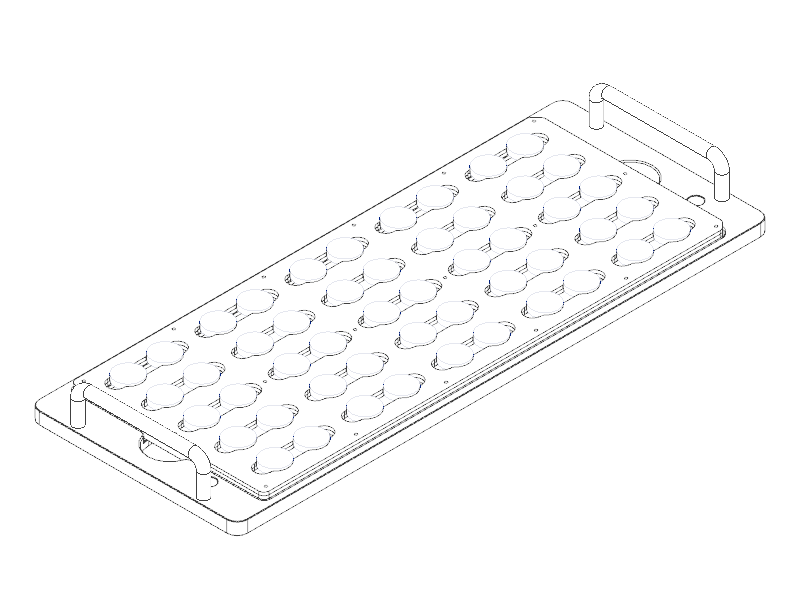

Halter für Prüflings-Chargen
| Systemgröße | 200 | 400 |
|---|---|---|
| Maximale Anzahl von Prüflingseinsätzen pro System | 1 | 3 |
| Größe der Prüflingseinsätze | 219 mm x 219 mm | 180 mm x 445 mm |
| Material | Aluminium (beschichtet, eloxiert), Auflageflächen aus Acryl oder POM | Aluminium (beschichtet, eloxiert), Auflageflächen aus Acryl oder POM |
| Prüfling | ||
| Prüflingsform | Rund oder Freiform mit flacher Auflagefläche | Rund oder Freiform mit flacher Auflagefläche |
| Oberfläche | Flach, sphärisch, asphärisch, Freiform; lokale Oberflächenkrümmung < 30° | Flach, sphärisch, asphärisch, Freiform; lokale Oberflächenkrümmung < 30° |
| Maximaler Durchmesser oder Länge | 200,0 mm | 150,0 mm |
| Maximale Dicke | 45,0 mm | 45,0 mm |
| Maximales Gesamtgewicht | 1,0 kg | 1,5 kg |
| Adapter | ||
| Material | Aluminum (beschichtet, eloxiert) | Aluminum (beschichtet, eloxiert) |
| Merkmale der Ausrüstung | Magnete, Griffe und Füße | Magnete, Griffe und Füße |
| Downloads | Datenblatt | |
| Abbildung |  |  |
